■产品简介：

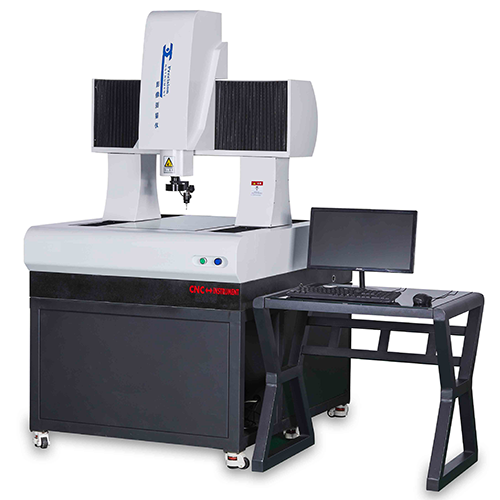

全自动影像测量仪是在数字化影像测量仪（又名CNC影像仪）是专为大批量重复检查而设计。具高速、**能、操作简易、功能强大的特点，特别适用要求率、快速的大批量检测，是繁忙的质检线上不可缺少的重要设备。
该产品适用于以二维平面测量为目的。这些域有：机械、电子、模具、注塑、五金、橡胶、低压电器，磁性材料、五金、冲压、接插件、连接器、端子、手机、电、计算机（电脑）、液晶电视(LCD)、印刷电路板（线路板、PCB）、汽车、器械、钟表、螺丝、弹簧、仪器仪表、齿轮、凸轮、螺纹、半径样板、螺纹样板、电线电缆、轴承、筛网、试验筛、水泥筛、网板（钢网、SMT模板）等行业的大行程测量。它采用移动桥式结构，汇集了行业内设计理念，以完善的设计和严格的生产流程控制，确保机台的精度和稳定性。
■ 产品特点：
1. 用户只须以手动方式将工件测量**次，整个测量过程便会记录下来，作以后重复自动测量之用。用户不需编写任何程式，操作过程**简单容易。
2. 移动桥式结构，大行程全自动测量，叁轴CNC控制。
3. 核心零部件
4. 全鼠标、手柄式的自动化控制，简单易用。
5. 三轴材料：采用优质花岗岩平台，膨胀系数小，具有良好的温度稳定性、抗实效变形能力强 。
6. 三轴光学尺**立分开，减少相互影响。
7. SIPON开放式光栅尺，精度高、稳定性好。
8. 可程控5环8区环形表面光源，LED轮廓光源。
9. 大理石按照量具标准制定长宽厚尺寸，保证**基础精度。
10. 可变倍光学镜头，可实现变倍测量。
11. 自动对焦测高，可加装接触式测头。
12. ZONSON2D全自动影像测量软件。
13. 提供多种规格标准配置，并可根据要求进行个性化定制
14. 控制柜与机身**体设计，减少机台走线长度。
15. 增加减速位置开关，防止机台冲撞限位
16. 限位减速电路板集成设计，便于安装调试。
17. 主控电路设计，增加机台状态显示，便于监控机台的状态。
18. 电机动力线，编码线分离走线方式，降低内部电路干扰。
19. 控制柜强电弱电分离，强电部分，多**滤波以及过电压过电流保护。
■ 技术规格表：（可根据用户要求非标定制尺寸）
|
型号 |
CNC-5040 |
CNC-6050 |
CNC-8060 |
CNC-1080 |
CNC-1210 |
CNC-1512 |
|
Y*X有效 测量行程(mm) |
500*400 |
600*500 |
800*600 |
1000*800 |
1200*1000 |
1500*1200 |
|
Z轴高度（mm） |
300 |
300 |
300 |
300 |
300 |
300 |
|
Y*X精度范围(μm) |
2.6+L/200 |
2.8+L/200 |
3+L/200 |
3.3+L/200 |
3.5+L/200 |
3.5+L/200 |
|
Z轴精度范围(μm) |
（5.0+L/200）µm L表示测量长度，单位mm；Z轴机械精度，聚焦的精度与工件表面有很大关系 |
|||||
|
整机重量（KG） |
1400 |
1800 |
2200 |
2500 |
2800 |
3500 |
| 龙门自动影像测量 |
 |
